SF6在線監測綜合系統

SF6在線監測綜合系統

        SF6氣體的濕度、密度、SO2、H2S等指標是否處于額定范圍之內，決定著SF6氣體的絕緣和滅弧性能的有效與否。但SF6高壓開關電器在制造和運行中因為：SF6新氣中含有一定水分；在設備安裝、解體檢修和充氣、補氣時，因工藝過程中的疏漏，在氣室和管閥內會留有水分；在開關工件加工和上述操作中的失誤等造成密封失嚴，SF6氣體向外泄漏，因外部水分壓遠高于氣室中氣體的水分壓，外部水分會向氣室內反向滲入，造成SF6氣體在密度下降的同時含水量上升。超標的水分會造成下列危害：

       SF6氣體含有超標的水分后，在一些金屬物的參與下，在200℃以上溫度時可使SF6發生水解反應，生成活潑的氫氟酸（HF）和有毒的
SOF2、SO2F2、SF4和SOF4等低價硫氟化物，在高溫拉弧的作用下，還將分解產生溫室氣體之一的二氧化硫（SO2）和氫氟（HF)它們將腐蝕絕緣件和金屬部件，并產生熱量從而導致氣室內氣體壓力的危險升高，斷路器耐壓強度和開斷容量下降，嚴重情況下將導致斷路器爆炸，不僅引起電網事故，還將造成有害和溫室氣體灌放大氣，形成電氣和環保災害。

        電力相關規程規定：每日巡回監視氣體密度，每半年對SF6氣體的含水量、SO2、H2S含量進行檢測。各參數的檢測通常采用露點儀、SO2含量儀進行現場停電檢測，檢測時按標準取樣氣體流量，即30-40升/小時計算，一次測試需排放SF6氣體約35升。全國電力工業分成兩大電網公司和五大發電集團。至2016年底，僅一個電網公司，即國家電網公司所轄電網中的12-750 kV中高壓斷路器就有333,294臺，上述數量還不包括每年增長的10%左右。平均每臺斷路器每年排放35升SF6氣體，其總排放量及高能量長壽命的大氣污染效果不言而喻。

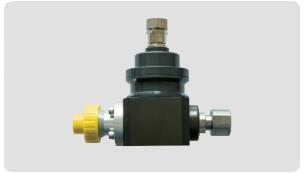

智能傳感

量程：SO2：0 ～ 100μl/l                                                             濕度指標：
             H2S: 0 ～ 100μl/l                                                               測量范圍：20～1,000 μl/l或-60℃～+20℃
靈敏度：≤10UL/L時，誤差≤±0.5 UL/L                                        測量精度：≤ ± 2℃
                ≥10UL/L時，誤差≤±5%                                                 報警門限：300 μl/l
通訊接口：隔離型RS-485/CAN,Modbus協議或定制                溫度測量范圍：-55℃～+125℃
通訊速率： 2400 bps                                                                     溫度測量精度：± 0.5℃
電源電壓：24VDC 或 85V～265V AC
工作環境：-40 ℃～＋55 ℃ ≤95％RH

                                                                         密度指標：
                                                                        測量范圍：0.01～1.00 MPa 或定制
                                                                         測量精度：優于±0.75％ F.S.
                                                                         報警門限：0.52 MPa 或自定義
                                                                         報警解除：0.53 MPa 或自定義
                                                                         閉鎖門限：0.50 MPa 或自定義
                                                                         閉鎖解除：0.51 MPa 或自定義

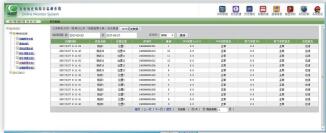

智能分析
